| Versuch: | Bau eines Zwei- und Dreikammersystems für Versuche
mit Membranen |
Schülerversuch; 90 min.
Beim Experimentieren den Allgemeinen Warnhinweis unbedingt beachten.
Geräte und Materialien
2 transparente Filmdosen aus Polyethylen oder Polypropylen, 2 Fiberdichtungsringe für Wasserhähne
(Innendurchmesser ca. 12 mm), 2 harte Holz- oder Kunststoffplatten (je 7 cm hoch und breit, 1 cm dick),
4 Gewindestangen (Stärke ca. 4 mm; Länge 20 cm) mit 8 dazu passenden Flügelmuttern, Ionenaustauscher-Membranen,
Korkbohrer (Durchmesser 12 mm), Bohrmaschine, Alleskleber.
Bauanleitung
1) Zweikammersystem
Mit einer Bohrmaschine bohrst du in jede Ecke der beiden Holz- bzw. Kunststoffplatten ein Loch
(Durchmesser ca. 5 mm). Anschließend bohrst du auch in jede der beiden Filmdosen mit dem Korkbohrer ein
Loch (Durchmesser 12 mm) in die Deckelmitte und ein Loch in die Mitte der Seitenwand. Die Apparatur
baust du nun gemäß der Abbildung zusammen. Hierzu werden beide Filmdosen so aufeinander gesetzt,
dass sie sich mit den Deckeln berühren. Die Dichtungsringe werden mit Alleskleber auf die Deckel geklebt.
Zwischen die Dichtungsringe legst du die jeweilige Membran.

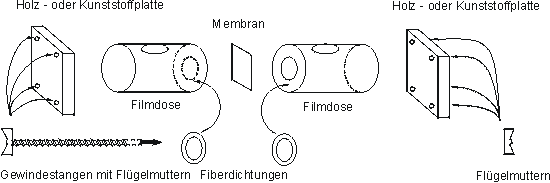

Zweikammersystem für Versuche mit Membranen
2) Dreikammersystem
Für den Modellversuch zur Meerwasserentsalzung ist eine Erweiterung
zum Dreikammersystem erforderlich. Hierzu baust du zwischen die beiden Filmdosen noch eine weitere.
Diese muss neben den beiden Löchern in der Seitenwand und Deckelmitte noch ein weiteres Loch in der
Mitte des Filmdosenbodens besitzen. Dichtungsringe und Membran werden analog zum Zweikammersystem eingebaut.

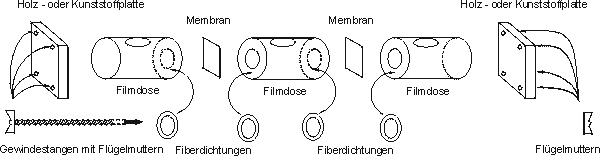

Dreikammersystem für Versuche mit Membranen
