Das Kalottenmodell der Fructose
Experimenteliste zu den Kohlenhydraten
In einer anderen Webseite haben wir das Kalottenmodell des Glucosemoleküls besprochen. Als Modell haben wir die b-Glucopyranose gewählt. In dieser Webseite soll die Fructose im Mittelpunkt stehen.
Die Haworthstruktur der Fructofuranose
Wir gehen von der Furanose aus. Zunächst bauen wir den Fünfring, indem wir vier
Kalotten des vierbindigen Kohlenstoffs (C-Atome 2, 3, 4 und 5) sowie die Kalotte eines
Sauerstoffatoms wie im folgenden Bild gezeigt zusammenfügen.

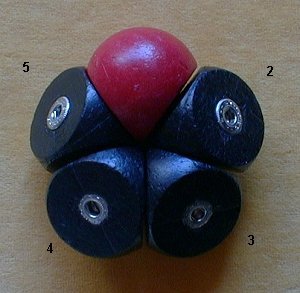

Bild 1 (Foto: Blume)
Wir stellen fest, dass sich die Kalotten spontan in Form eines Briefumschlags
anordnen. Das O-Atom bildet die Spitze der Umschlagslasche.
Dann befestigen wir die vier Hydroxyl-Gruppen sowie die aus dem Ring herausragende CH2OH-Gruppe mit dem sechsten C-Atom. Dazu schauen wir uns zuvor noch einmal die Haworthstruktur an. Wichtig: Wenn wir nach der Haworthstruktur der Fructofuranose fahnden, müssen wir daran denken, dass es zwei Fructofuranosetypen gibt: Einmal stehen die beiden CH2OH-Gruppen oberhalb der Ringebene (a-Fructofuranose). Im zweiten Fall stehen sie jeweils oberhalb und unterhalb der Ringebene (b-Fructofuranose). Für uns ist letztere von Bedeutung, denn nur so kommt sie in der Saccharose vor.

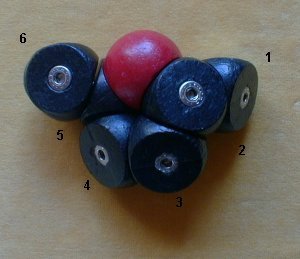

Bild 2: Haworthstrukturen der b-Fructofuranose
(Foto: Blume)
Nun vervollständigen wir das Modell, indem wir noch die fehlenden Wasserstoffatome und
OH-Gruppen befestigen.

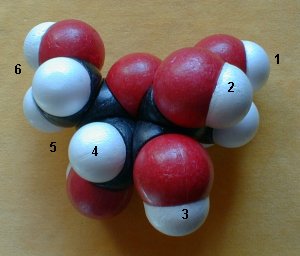

Bild 3: Fertiges Kalottenmodell der b-Fructofuranose
(Foto: Blume)
Die offene Kette der Fructose
Wir können auch hier die Ringöffnung durchziehen und gelangen so zur Struktur der offenkettigen
Fructose (Fischerprojektion). Wir drehen den Ring auseinander. Zur besseren
Übersichtlichkeit nehmen wir die H-Atome ab.
Am offenen Sauerstoffatom des C-Atoms 5 befestigen wir ein H-Atom. Aus dem bislang
sp3-hybridisierten C-Atom 2 machen wir eine Ketogruppe.

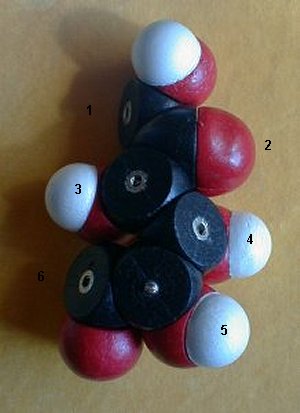

Bild 4 (Foto: Blume)
Dann befestigen wir die fehlenden H-Atome. Vor uns liegt das Kalottenmodell des
offenkettigen Fructosemoleküls:

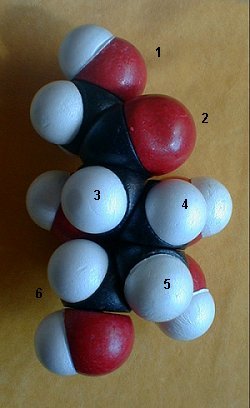

Bild 5: Offenkettige Form der Fructose sowie ihre Fischerprojektion
(Foto: Blume)
Wir erkennen, dass die Substituenten der C-Atome 4 und 5 gleiche Symmetrien aufweisen, was
die Stellung der H-Atome bzw. der OH-Gruppen angeht. Das C-Atom 3 ist dagegen spiegelbildlich
dazu substituiert. Das entspricht der bekannten Fischerprojektion.
Zum Bau der Kalottenmodelle der Glucose klicke hier.
